合肥設計研究院潔凈實驗室工程裝飾裝修
來源：m.vv7vv8.cn 作者：空氣好凈化
發布時間:2021-07-07 11:52:47點擊:次
一、項目概況
項目名稱：設計研究院潔凈實驗室工程
項目規模：1000㎡
潔 凈 度：千級、萬級、十萬級
項目地址：安徽合肥
研究院總體建筑面積達兩萬平方米，設有智能家電眾創空間、科技成果轉化中心、教學中心，以及光學工程實驗室、電子實驗室、系統集成實驗室、生物應用實驗室等實驗平臺。
二、潔凈實驗室施工設計說明
1、微流控實驗室施工設計說明
潔凈說明：萬級潔凈室; 換氣次數30次/小時; 潔凈室與非潔凈室之間壓差為20Pa
風口風速：上送風孔板孔口3～5米/秒；側送風口，貼附射流2～5米/秒；非貼附射流同側墻下部回風1.5～2.5米/秒，對側墻下部回鳳1.0～1.5米/秒。
燈光說明：采用LED凈化燈，安裝18套燈具（更衣1個，緩沖1個，主實驗室16個）；芯片加工室及純水間設置黃光燈(1*36W)，加工室4套，純水間2套。
空調系統：拆除原有中央空調系統，新安裝潔凈空調及通風系統。采用直噴式風冷凈化空調機組，凈化空調風柜安裝在儲物室，室外機安裝在屋頂。空調采用頂送下回的方式，送風口采用高效送風口，帶風量調節閥，回風采用回風柱上安裝回風百葉進行回風，回風只管安裝風量調節閥。
溫度說明：恒溫22℃，溫度波動±2℃
濕度說明：恒濕，50±5%
地面說明：鋪設防靜電PVC地板（2mm厚）
天花吊頂：吊頂使用彩鋼板天花吊頂
隔墻說明：隔墻采用50玻鎂彩鋼板，靠近走廊及會議室的彩鋼板立到樓板，其余彩鋼板高度為2.3m
電話線及網線：光學實驗室設置1個電話線口，1個網線口。
門：設備門，1個，規格：1500*2000。彩鋼板可拆卸門
進門（更衣室門），1個單開門900*2000；彩鋼板單開門
光學實驗室門：1個雙開門1500*2000；彩鋼板雙開門
芯片加工室：1個雙開門1500*2000；彩鋼板單開門
芯片準備室：1個單開門900*2000；彩鋼板單開門
自來水水點4個：更衣室設置一個，潔凈室內三個，含上下水；給水管走技術夾層，沿墻角下來走明管敷設接通各水點，每個水點裝閥門。
房間：房間布局詳見圖紙
以上說明具體位置詳見圖紙
2、分子生物學實驗室施工設計說明
燈光說明：采用LED燈，安裝15套燈具（每個實驗間2個，每個緩沖1個，走廊3個）；配套紫外殺菌燈 （12個，40W）實驗間2個，緩沖1個
空調系統：每個實驗間安裝一套壁掛空調機，室外機安裝在樓頂，冷凝排水接至每個房間排水管上。設置一套新風系統，向每個實驗間送新風，送風口每個支管設風量調節閥以及止回閥。每個實驗間及緩沖設置一套排風系統，排風口每個支管設置風量調節閥以及止回閥。維持正負壓以及換氣要求。
電話線及網線：暫無設計
地面說明：地面鋪設2.0mm耐酸堿防火地坪（包括實驗間與緩沖間和公用走廊）。
天花吊頂：吊頂使用彩鋼板天花吊頂，高度為2.3M （包括8個房間以及公用走廊）
隔墻說明：隔墻采用50玻鎂彩鋼板，靠近大走廊的彩鋼板立到樓板，其余彩鋼板高度為2.3m
門：雙開門：1個（在走廊入口），規格1500×2000，有門禁系統。材質為彩鋼板
單開門：8個（每個功能區域2個即每個房間一個），規格900×2000。材質為彩鋼板
窗：觀察窗4個，每個房間設置一個，規格：1500×1200。
自來水：水點8個（每間小房間各2個），含上下水。給水管走技術夾層，沿墻角下來走明管敷設接通各水點，每個水點裝閥門。
房間：房間布局詳見圖紙

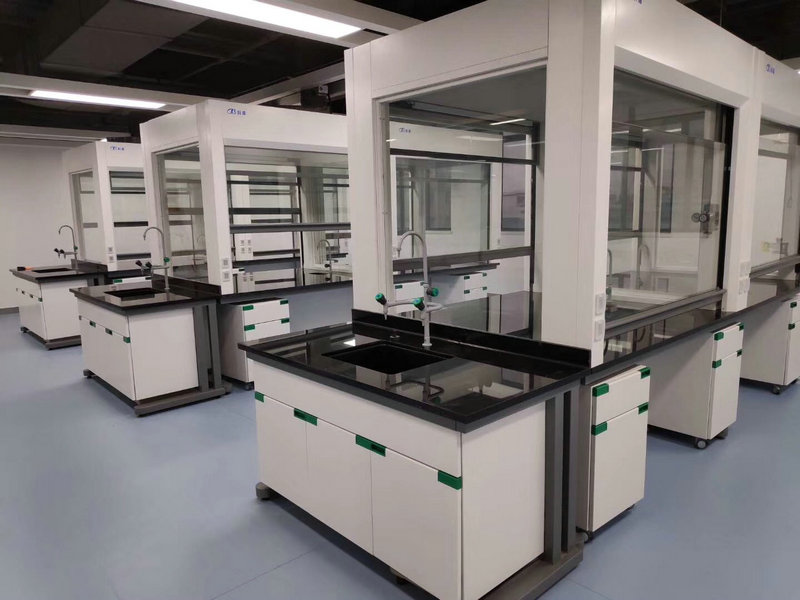

3、生物應用實驗室施工設計說明
隔墻說明：隔墻采用50玻鎂彩鋼板，靠近走廊及外墻的彩鋼板立到樓板，其余彩鋼板高度為2.3m
燈光說明：采用LED燈，安裝30套燈具；配套紫外殺菌燈（30個（6排），1*40W），分區控制
空調系統： 實驗室采用原有中央空調系統（多聯機移位安裝），小房間采用壁掛空調。
地面說明：地面鋪設2.0mm耐酸堿防火地坪
天花吊頂：大實驗室不做吊頂，小實驗室做2.3m高玻鎂彩鋼板吊頂
電話線及網線：大房間設置1個電話線口，1個網線口
門：外走廊雙開門：1個；規格：1500×2000，設置門禁系統。彩鋼板材質，門上帶觀察窗
實驗室雙開門：1個；規格：1500×2000，設置門禁系統。彩鋼板材質。
實驗室單開門：1個，規格900×2000。彩鋼板材質。
觀察窗：觀察窗8個，規格：1500×1200。大實驗室6個，小實驗室2個，（在靠近實體外墻的彩鋼板隔墻上安裝一個觀察窗，采光）
自來水：水點3個（每個中央臺1個），含上下水，小實驗室設置一個水點。給水管走技術夾層，沿墻角下來走明管敷設接通各水點，每個水點裝閥門（中央臺的水點可沿試劑架明管敷設）。
房間：具體房間布局詳見圖紙
以上說明具體位置詳見圖紙
4、會議室施工設計說明
燈光說明：采用LED燈，最低照度300 lx（甲方自行安裝）
空調系統：采用原有中央空調系統即多聯機系統，多聯機移位安裝，從微流控實驗室中移位到會議室安裝。（冷媒管的切割以及重新焊接安裝）
地面說明：地面鋪設2.0mm耐酸堿防火地坪
天花吊頂：不做
電話線及網線：設置安裝網線1個端口，電話線1個端口
外墻：拆除現有護欄，做成墻，并設置足夠的窗戶（甲方自行處理）
門：彩鋼板雙開門1個，規格1500×2000。
以上說明具體位置詳見圖紙
5、預留實驗室施工設計說明
燈光說明：采用LED燈，安裝8套燈具
空調系統：用原有中央空調系統即多聯機系統，多聯機移位安裝，從微流控實驗室中移位到會議室安裝。（冷媒管的切割以及重新焊接安裝）
地面說明：地面鋪設2.0mm耐酸堿防火地坪
天花吊頂：不做
電話線及網線：設置安裝網線1個端口，電話線1個端口
窗：觀察窗2，規格：1500×1200，位置見示意圖。
門：彩鋼板雙開門1個，規格1500×2000。有門禁系統。
電源口：見圖紙，并預留后續增加電源口的余量。
以上說明具體位置詳見圖紙
6、儲物室說明
燈光說明：采用LED燈，安裝2套燈具
空調系統：按客戶要求未做
天花吊頂：不做
地面說明：不做
門：彩鋼板雙開門1個，規格1500×2000。
電源口：預留兩個電源
以上說明具體位置詳見圖紙
7、其它包含內容說明：（門禁系統、電話線及網線布線、更衣間要配洗手盤、干手器等配套、動力電纜等）詳細見圖紙
